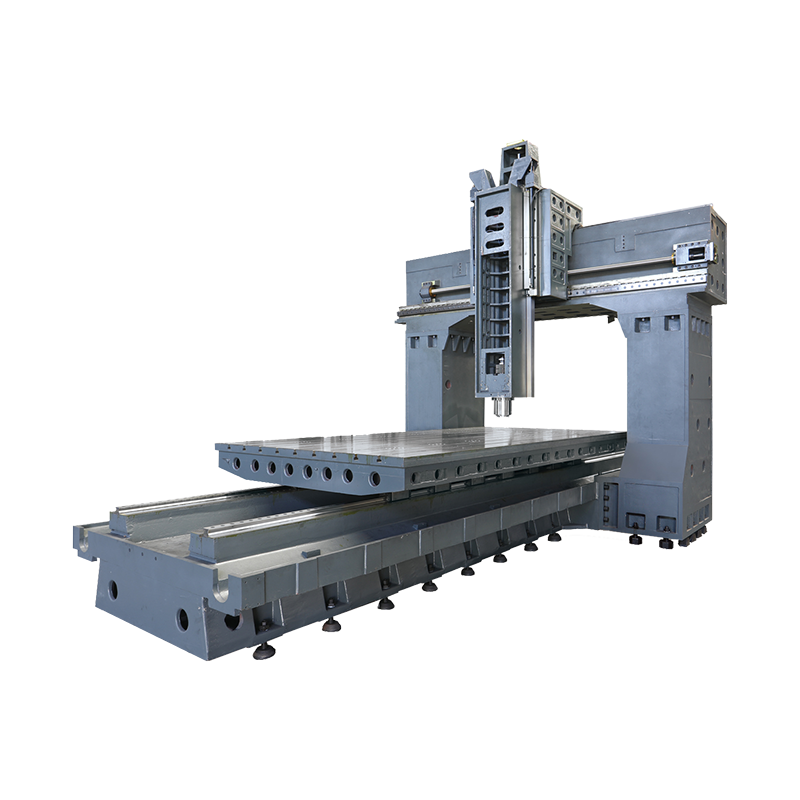

LM3023 갠트리 머시닝 센터

기계별로 다양

주요내용

LM3023

LM4023

LM5023

LM6023

LM8023

테이블 크기(가로×가로)

mm

3000×2000

4000×2000

5000×2000

6000×2000

8000×2000

최대 테이블 규칙

티

17

20

23

26

29

티-슬롯(슬롯 수×슬롯 너비×간격)

mm

9×22×200

X축 이동

mm

3200

4200

5200

6200

8200

Y축 이동

mm

2300

Z축 이동

mm

1000

스핀들 끝면에서 작업 표면까지의 거리

mm

200-1200

탠트리 공간

mm

2300

스핀들 사양

B티50

전송 모드 A

분당회전수

벨트 방향: 최대 6000rpm(1.5:1 옵션)

전송 모드 B

ZF 기어박스 벨트 구동: 최대 6000rpm(2단 기어박스 1:1, 4:1)

전송 모드 C

기어박스: 최대 6000rpm(2단 1:1, 4.4:1)

스핀들 모터 종류

Kw

15/18.5

15/18.5

15/18.5

15/18.5

15/18.5

CNC 시스템

FANUC-0i MF      미쓰비시 M80     SENMENS   （선택사항）

X/Y/Z 축전 이동 속도

mm

12/10/12

10/12/10

10/12/10

12/10/6

12/10/6

선반용 보관함

눈에 띄다

24

24

24

24

24

포지셔닝 훈련(X/Y/Z)

mm

0.02/0.02/0.016

0.025/0.02/0.016

0.03/0.02/0.016

0.035/0.02/0.016

0.04/0.02/0.016

반복성(X/Y/Z)

mm

0.012/0.012/0.01

0.016/0.012/0.01

0.02/0.012/0.01

0.025/0.012/0.01

0.03/0.012/0.01

공기압

kg/cm²

6

6

6

6

6

기계장치

T

39

43

47

51

55

크기(L×W×H)

mm

9500×5200×5000

11500×5200×5000

13500×5200×5000

15500×5200×5000

17500×5200×5000

1

FANUC 시스템

2

BT50 벨트 스핀들

3

스핀들 절단 및 블로잉

4

확장유 시스템

5

자기 시스템

6

반밀폐경비원

7

표준물탱크

8

작동측의 물총과 공기총을 청소하세요.

9

전기 캐비닛 열교환기

10

작업등

11

주의사항등

12

도구 상자 및 도구

13

앵커 볼트

14

변신 로봇

1

미쓰비시/시멘스/신텍

2

체인 칩

3

BT50-24T 공구암 ATC

4

BT50 기어 스핀들

5

스핀들 손잡이 30bar

6

3축 광학적 규칙

7

스크레이퍼형 오일 및 분리기

8

회전테이블(4번째 축)

9

안전문

10

자동 공구 측정 시스템

11

자동생체 측정 시스템

12

일체형

13

Z축 이동 거리를 설명합니다.

14

수동 직각 밀링 헤드

15

완전 자동 직각 밀링 헤드
