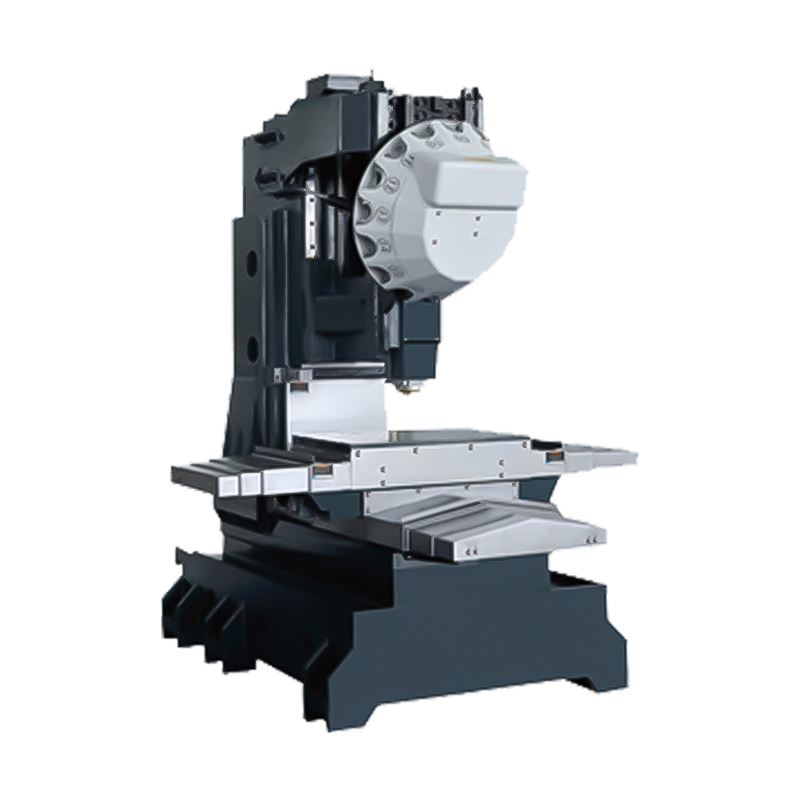

드릴링 및 태핑 센터 ZN-T6은 신뢰할 수 있고, 신뢰성이 높고 가격 대비 성능이 뛰어납니다.
1. 베어링을 포함하기 위해 장비의 내구성을 유지하기 위한 기계 설계 설계;
2. 21T 핸들링 도구로 신속하게 칼을 교체할 수 있습니다.
3.기계 기계 대형 틸트 칩 제거 코너는 칩 제거 효과를 개선하고 보병 플러스는 칩을 신속하게 캠핑하고 더욱 유 환류 속도를 높입니다.
4. 강력한 메카트로닉스 응용 기술, 그럼에도 불구하고 인간-기계 인터페이스, 친숙한, 생존 사냥.
| 모델/프로젝트 | 주요내용 | ZN-T6 |
| X축 이동 | mm | 600 |
| Y축 이동 | mm | 400 |
| Z축 이동 | mm | 320 |
| 스핀들 노즈에서 작업 표면까지의 거리 | mm | 130-450 |
| 테이블 크기 | mm | 700×400 |
| 테이블 T 테이블 크기 |
| 3×14×125 |
| 최적의 처방 | kg | 250 |
| 스핀들 속도 | rpm | 연결 20000 |
| 스핀들 사양 |
| BT30 |
| 스핀들 마력 | kw | 3.7/5.5 |
| 리니어 가이드룸(X/Y/Z) | mm | 공 30/30/35 |
| 나사 직경(X/Y/Z) | mm | 28/32/28 |
| X.Y.Z 이동 속도 | m/분 | 20 |
| X.Y.Z 빠른 이동 속도 | m/분 | 48/48/48 |
| 3축 모터 | kw | 2.5/2.5/2.7 |
| 선반용 보관함 |
| 21 |
| 최대 공구 직경(가득 차 있음/비어 있음) | mm | 60/80 |
| 최대 공구 길이 | mm | 250 |
| 도구의 최대 무게 | kg | 3 |
| 포지셔닝 훈련 | mm | 0.008 |
| 반복성격 | mm | 0.005 |
| 제어장치 |
| 화낙 OIMF |
| 전력수요 | kw | 15 |
| 기계장치 | kg | 3000 |
| 기계 크기 | mm | 1900*2340*2450 |
표준 구성
| 1 | FANUC 시스템 |
| 2 | BT30-20000rpm 스핀들 |
| 3 | 21T 손잡이 홀더 |
| 4 | 스핀들 절단 및 블로잉 |
| 5 | 확장유 시스템 |
| 6 | 자기 시스템 |
| 7 | 완전 블록형 가드 |
| 8 | 이펙트 |
| 9 | 표준물탱크 |
| 10 | 작동측의 물총과 공기총을 청소하세요. |
| 11 | 전기 캐비닛 열교환기 |
| 12 | 작업등 |
| 13 | 주의사항등 |
| 14 | 도구 상자 및 도구 |
| 15 | 앵커 볼트 |
| 16 | 변신 로봇 |
의 구성
| 1 | 미츠비시/신텍/화중 |
| 2 | BT30-24000rpm 스핀들 |
| 3 | 21T 우산 서보 도구 |
| 4 | 회전 테이블 4번째 축 |
| 5 | 일체형 |
| 6 | 안전문 |
| 7 | 자동 공구 측정 시스템 |
| 8 | 오일미스트 콜렉터 |
